Множество промышленных и бытовых задач требуют использования приводных систем, обеспечивающих эффективную трансмиссию крутящего момента и изменение скорости вращения. Такие задачи знакомы производителям оборудования, инженерам и операторам, работающим с конвейерами, станками и автоматизированными комплексами. Если не уделять внимания правильному выбору типа приводной передачи и конструкции, это может привести к перерасходу электроэнергии, быстрому износу агрегатов и аварийным ситуациям, вызывающим простои на производстве и рост расходов на ремонт. Понимание отличий конструкций мотор-редукторов позволяет подобрать оптимальное решение для конкретных эксплуатационных условий и целей, а также продлить срок службы оборудования и снизить затраты на обслуживание.
Среди вариантов приводных систем важно выделить такие виды мотор-редукторов, как цилиндрические, червячные, планетарные и волновые. Каждый тип обладает собственными техническими характеристиками и оптимальными сферами применения. Многие специалисты отдают свои предпочтения мотору постоянного тока с редуктором, позволяющим упростить задачу комплексного подбора узлов привода. Рассмотрим этот вопрос подробнее.
Обзор цилиндрических мотор-редукторов
Цилиндрические мотор-редукторы являются одними из самых востребованных на рынке благодаря своей универсальности, высокой надёжности и простоте конструкции. Они передают вращение между валами при помощи одного или нескольких зубчатых зацеплений. Основной рабочий элемент – цилиндрические шестерни с прямыми или косыми зубьями.
Благодаря высоким КПД (до 98%), такие редукторы оптимальны в случаях, когда требуется минимальная потеря мощности. Ещё одно преимущество – возможность работы в длительном режиме при значительных нагрузках. Ограничением может стать сравнительно большая масса и размеры, а также средний диапазон передаточных чисел – обычно от 2 до 100, что не всегда удобно для задач с экстремально высоким или низким оборотом.
- Высокий КПД (до 98%)
- Широкое распространение в промышленности
- Хорошая ремонтопригодность и долговечность
Цилиндрические мотор-редукторы чаще всего применяются в транспортерных линиях, дозаторах, некоторых видах металлообрабатывающих станков и оборудовании пищевой индустрии. Для работы на открытом воздухе или в условиях повышенной влажности такие конструкции дополнительно снабжают защитой корпуса и специальными маслами.

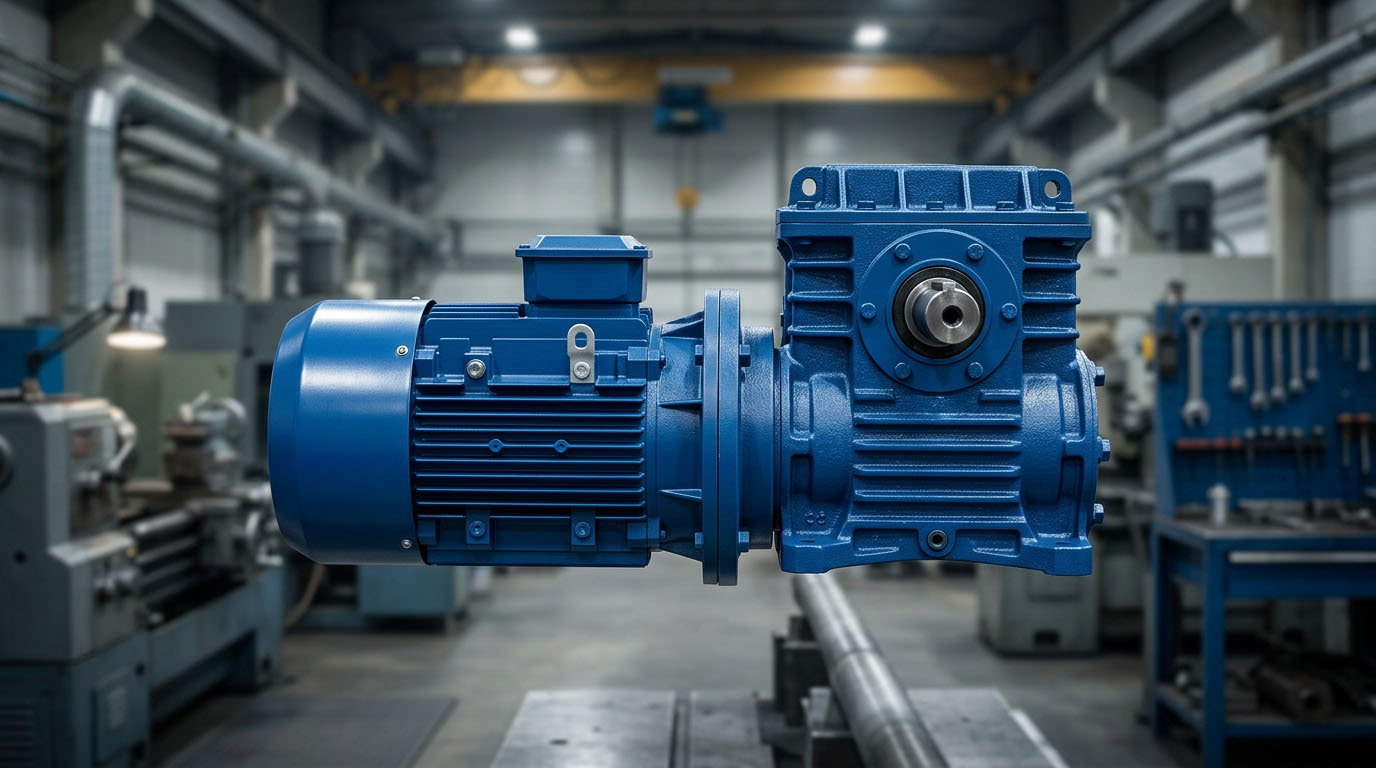

Особенности червячных мотор-редукторов
Червячные мотор-редукторы построены на принципе взаимодействия червяка и червячного колеса. Их отличает компактность, плавность работы и способность значительно снижать входную скорость вращения и усиливать крутящий момент.
Главное конструкционное преимущество – высокий коэффициент самоторможения: червячный редуктор не даёт нагрузке вращать приводной вал в обратную сторону, что актуально для подъёмных устройств и вращающихся платформ. Однако КПД здесь заметно ниже – часто не превышает 60-75% из-за интенсивного трения скольжения. Это приводит к повышенному нагреву и необходимости использовать специальные смазки.
- Компактная конструкция
- Способность реализовывать большие передаточные отношения (до 1:1000 и выше)
- Низкий уровень шума и плавность работы
Червячные исполнения незаменимы в лифтовых механизмах, конвейерах с обратной тягой, воротах и подъёмниках, различной складской и транспортной технике. Их применяют также в агрегатах, где требуется исключить самопроизвольный обратный ход исполнительного механизма.
Принцип работы и преимущества планетарных мотор-редукторов
Планетарные мотор-редукторы отличаются особой схемой передачи вращения – за счёт комбинации центральной солнечной шестерни, сателлитов (планетарных шестерен) и водила (рамы). Вращение передаётся через “планетарную” систему, где одновременное зацепление множества шестерён позволяет получить высокие значения передаточного числа при небольших габаритах.
Планетарные конструкции превосходят остальные типы по удельной плотности мощности: при малом весе и размере способны передавать значительные моменты и обладают КПД 94-98% на низких ступенях. Надёжность достигается равномерным распределением нагрузки по нескольким сателлитам, из-за чего обеспечивается возможность кратковременных перегрузок без разрушения механизма.
Однако сложность изготовления и высокие требования к точности сборки обуславливают большую стоимость и необходимость периодического обслуживания квалифицированными специалистами. Для некоторых промышленных областей это компенсируется долговечностью узлов и высокими динамическими возможностями.
Планетарные мотор-редукторы находят применение в приводах автоматических линий, мобильной технике, оборудовании для металлургии, робототехнике, а также в медицинском оборудовании и системах автоматических дверей.
Волновые мотор-редукторы: специфика и применение
Волновые мотор-редукторы (или гармонические) отличаются от остальных типов принципом передачи движения – за счёт гибкой деформируемой муфты и эллипсоидного ротора, которые связывают внутреннюю зубчатую обойму и жёсткий зубчатый венец. Передача мощности происходит при изменении положения деформируемой муфты, что обеспечивает чрезвычайно высокий передаточный коэффициент (до 1:800 и выше) при компактных размерах.
Они востребованы, где требуется высокая точность позиционирования и минимальный люфт: роботизированные манипуляторы, прецизионные механизмы, авиационная техника, космические аппараты. Низкий момент инерции позволяет быстро изменять вращательное движение, а также выдерживать циклические и ударные нагрузки.
К недостаткам можно отнести относительную чувствительность к перегрузкам и необходимость точного соблюдения параметров нагрузки. Также волновые мотор-редукторы имеют более ограниченный срок службы по сравнению с цилиндрическими или планетарными аналогами ввиду усталостного износа материалов гибкой муфты.
- Идеальны для задач с малыми габаритами и большой точностью
- Практически отсутствует люфт
- Возможность реализовывать сложные профили движения
Волновые исполнения широко используются в оборудованиях для производства электроники, медицинских роботах, авиационных приводах и конструкциях с жёсткими требованиями к динамике и повторяемости перемещений.
Сравнительный разбор: основные критерии выбора
При подборе конструкции мотор-редуктора чаще всего ориентируются на ключевые параметры:
- Коэффициент полезного действия: показатель потерь на трение и механических сопротивлений. Наивысшие значения у цилиндрических (до 98%) и планетарных конструкций (94-98%), у червячных – в диапазоне 60-75%, у волновых – 60-80%.
- Диапазон передаточных чисел: у червячных и волновых – наиболее широкий (до нескольких сотен и выше), у цилиндрических – умеренный, у планетарных – гибко настраиваемый по количеству ступеней.
- Компактность: максимальной компактностью обладают волновые и планетарные исполнения при высоких передаточных отношениях, цилиндрические – более громоздки.
- Самоторможение: выражено у червячных (важно для лифтов и ворот).
- Число ступеней и сложность обслуживания: наибольшее количество компонентов – у планетарных и волновых моделей, минимальная сложность – у цилиндрических и простых червячных.
- Стоимость и ремонтопригодность: наименее затратные и простые для обслуживания – цилиндрические, наиболее дорогие – волновые и многозвенные планетарные.
Помимо этого, критически важны такие нюансы, как требования к точности позиционирования (например, для роботизированных систем или медицинских агрегатов), уровень шума (актуально для помещений с ограничениями по звуковому фону), надёжность работы в условиях пыли, влаги, вибрации, а также доступность сервисного обслуживания.
Часто на производстве используют комбинированные мотор-редукторы, совмещающие лучшие качества различных передач. Например, установка “червяк – цилиндр” позволяет совместить компактность, плавность старта и высокий КПД, а планетарно-волновые решения обеспечивают сверхточное позиционирование с возможностью обработки сложных профилей движения.
Что выбрать
Проблема выбора оптимального мотор-редуктора является одной из ключевых для современных отраслей машиностроения, производственной автоматизации, энергетики и транспортного сектора. Неправильный выбор конструкции напрямую влияет не только на срок службы оборудования, но и на производительность всей системы, стабильность работы и бюджет на её обслуживание.
Каждый тип мотор-редуктора – цилиндрический, червячный, планетарный или волновой – характеризуется отличиями в КПД, диапазоне передаточных чисел, габаритах, стоимости и сложности обслуживания. Цилиндрические надёжны и долговечны для стандартных задач, червячные – удобны для реализации функций самоторможения и компактности, планетарные – универсальны при больших нагрузках и ограниченном пространстве, волновые – незаменимы для точных, малогабаритных решений с высокими требованиями к управлению движением.
Выбор должен базироваться на особенностях эксплуатации, требованиях к размеру, нагрузке, точности и жизненном цикле оборудования. Универсальным и популярным вариантом для большинства сфер являются планетарные и цилиндрические мотор-редукторы, обладающие отличным соотношением КПД, ресурса и эксплуатационной надёжности. В процессе анализа важно привлекать технических специалистов и использовать доказанные, сертифицированные приборы, что повысит вероятность успешной, долгосрочной и безопасной эксплуатации выбранного мотор-редуктора.
