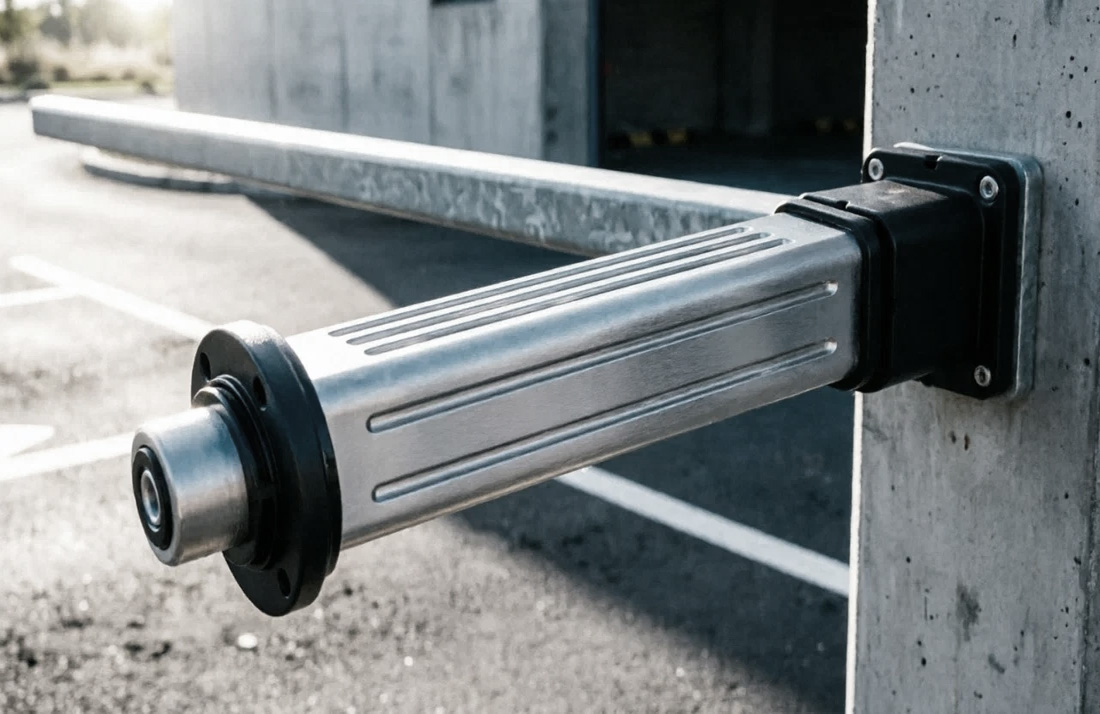

Внутривальный (или, как его часто называют, встроенный) привод для шлагбаума – это техническое сердце современной системы контроля доступа. В отличие от традиционных рычажных механизмов, где двигатель и редуктор вынесены в отдельный корпус, здесь вся механика и электроника компактно размещаются внутри тела стрелы. Такое решение не только преображает внешний вид въездной группы, защищая механизм от вандалов и капризов погоды, но и требует вдумчивого подхода при выборе. Ошибка на этапе покупки может привести к быстрому износу редуктора, перегреву мотора в летнюю жару или банальной нехватке крутящего момента для тяжелой стрелы. В этой статье мы подробно разберем, как выбрать внутривальный привод для шлагбаума, чтобы он работал безотказно долгие годы, а сам процесс монтажа и последующей эксплуатации приносил только удовлетворение.
Понимание конструкции и первая оценка условий
Прежде чем углубляться в технические характеристики, важно осознать, что внутривальный привод – это не просто двигатель с редуктором, а сложный электромеханический узел, работающий в жестких условиях. Он испытывает знакопеременные нагрузки при подъеме и опускании стрелы, страдает от вибраций при проезде тяжелого транспорта и нагревается при интенсивной работе. Современный рынок предлагает десятки моделей, которые на первый взгляд похожи, однако их реальная надежность сильно зависит от того, насколько правильно учтены внешние факторы.
Начните с аудита места установки. Измерьте ширину проема, который должна перекрывать стрела. От этого напрямую зависит длина стрелы, а значит – и требуемый момент на выходе привода. Для стандартного въезда на частный участок (3-4 метра) подойдут одни модели, тогда как для проезда на паркинг торгового центра (6-8 метров) потребуется совершенно иной класс оборудования. Следующий параметр – интенсивность работы. Подсчитайте, сколько раз в день будет срабатывать шлагбаум. Для дачного поселка с десятком машин в день и для проходной завода в две смены нужны разные серии приводов, рассчитанные на различное количество циклов «открытие-закрытие» в час.
Не менее важно оценить климатические условия. Внутривальный привод, хоть и заключен в герметичный корпус, все же чувствителен к перепадам температур. Для регионов с суровыми зимами обязательно наличие системы предварительного подогрева смазки редуктора, иначе масло загустеет, и первое утреннее открытие станет непосильной задачей для электродвигателя. А в жарком климате критически важна способность корпуса эффективно рассеивать тепло без принудительного охлаждения – перегревшийся мотор быстро выйдет из строя из-за деградации обмоток.
Правильная первичная оценка условий – это фундамент, на котором строится долговечность автоматики. Экономия на этом этапе приводит к тому, что идеальный на бумаге привод на практике оказывается бесполезным.
Выбор типа привода и способа управления
Существует два ключевых типа внутривальных приводов. Первые используют червячный редуктор. Они самотормозятся, то есть стрела остается на месте даже при отключенном питании – это удобно для безопасности. Их главный плюс – плавность хода и способность держать большую статическую нагрузку. Минус: чуть более низкий КПД и специфический шум на износе. Второй тип – редукторы на базе косозубых или прямозубых шестерен. Они работают быстрее, имеют высокий КПД, но требуют внешнего тормоза или использования электромагнитной муфты для фиксации стрелы в закрытом положении.
Какой же выбрать? Если шлагбаум устанавливается в ветреном месте или на переезде, где важно исключить случайное опускание стрелы от порыва ветра, – червячный редуктор предпочтительнее. Для шлагбаумов с очень интенсивным движением (например, на въезде в автомойку или на платной парковке), где скорость работы критична, лучше смотреть в сторону редукторов с косозубыми шестернями. Важно понимать, что способность выдерживать ветровую нагрузку напрямую зависит не только от редуктора, но и от качества тормозной системы. Недорогие приводы часто используют простую храповую собачку, которая со временем изнашивается и начинает проскальзывать.
Способы управления также различаются. Базовые модели работают от простого импульса: замкнули контакт – стрела поехала вверх, разомкнули – опускается. Более продвинутые приводы интегрируются в общую систему контроля доступа, поддерживают протоколы связи, позволяют подключать фотоэлементы, индукционные петли, светофорную сигнализацию и кнопки аварийной остановки. Современные внутривальные приводы все чаще оснащаются плавным пуском и плавной остановкой – это щадит как редуктор, так и саму стрелу, предотвращая ее раскачивание. Некоторые модели умеют запоминать положение стрелы в пространстве через энкодер, что особенно полезно при работе с длинными или нестандартными стрелами.
Выбор метода управления зависит от уровня автоматизации и требований к безопасности. Важно помнить, что подключение внешних датчиков (фотоэлементов) для большинства внутривальных приводов не просто опция, а необходимость, если вы устанавливаете шлагбаум в месте с пешеходным трафиком.
Подготовка к монтажу и интеграция в опору
Внутривальный привод монтируется внутрь столба или специальной опорной трубы, на которую затем насаживается стрела. Это накладывает дополнительные ограничения на геометрию: посадочный диаметр корпуса привода должен совпадать с внутренним диаметром опоры. Распространенная ошибка – сначала сваривать столб для шлагбаума, а потом пытаться подобрать под него привод. Делать нужно наоборот: выбрать модель привода, изучить его установочный чертеж и уже под него варить или отливать опору. Типичные диаметры – от 76 до 140 мм, но у каждого производителя свои стандарты.
Перед монтажом привода необходимо проложить все кабели: питание 220В (для большинства моделей) или 24В (для низковольтных систем), слаботочные линии управления, провода от фотоэлементов и кнопок. Никогда не закладывайте кабель впритык – всегда оставляйте запас 1-1.5 метра на случай переделок. Заведите кабели в опору снизу через герметичный ввод или сбоку, но обязательно защитите их гофрированной трубой. Электрическая часть должна быть выполнена сечением не менее 1.5 мм² для питания и 0.5 мм² для цепей управления. Пренебрежение этим правилом – прямая дорога к ложным срабатываниям из-за наводок и к падению напряжения на длинных линиях.
Особое внимание уделите заземлению. Внутривальный привод содержит электронику, чувствительную к статическому электричеству и атмосферным перенапряжениям. Заземлите корпус привода и опорную трубу отдельным проводником на шину PE в распределительном щитке. Как вариант, используйте разрядники на вводе питания. Также настоятельно рекомендуется установить УЗИП (устройство защиты от импульсных перенапряжений) на линии питания и управления, особенно если шлагбаум стоит в сельской местности с воздушными линиями электропередач.
Инсталляция, настройка и проверка механики
Монтаж внутривального привода в опору обычно не требует специального инструмента, кроме стандартного набора ключей. Привод опускается в трубу до упора в монтажную пластину, которая уже должна быть приварена внутри столба на нужной высоте. Фиксация происходит через стопорные винты или через сквозные болты – в зависимости от конструкции. Важно выставить привод строго вертикально, даже небольшой перекос приведет к неравномерному износу подшипников стрелы и дополнительной нагрузке на редуктор.
Далее насаживается стрела. Здесь главное – обеспечить корректное сопряжение выходного вала привода с хвостовиком стрелы. Чаще всего используется шлицевое или квадратное соединение с фиксацией через штифт или винт. Затягивайте крепеж равномерно, лучше с использованием динамометрического ключа, чтобы не пережать и не деформировать посадочные места. Перед окончательной фиксацией убедитесь, что стрела не касается стойки в любой точке своего хода – зазор должен быть не менее 5-10 мм. Слишком маленький зазор приведет к тому, что при деформации опоры от ветра или подвижках грунта стрела начнет затирать стойку, создавая дополнительный шум и нагрузку.
После механической сборки переходите к электрическим соединениям. Подключите двигатель к блоку управления через силовые реле или твердотельный коммутатор. Подключите конечные выключатели (герконы, энкодеры), которые сигнализируют о крайних положениях стрелы. У большинства современных внутривальных приводов конечные выключатели встроены и настраиваются программно – это удобно, но требует аккуратности при первом включении. Инициализируйте привод, задав нижнее и верхнее положение стрелы через меню контроллера. Некоторые модели позволяют также задать «зону замедления» перед крайними точками – это значительно продлевает срок службы редуктора.
Важный момент: после первого запуска обязательно проверьте синхронность показаний энкодера и реального положения стрелы. Из-за проскальзывания муфты или неправильной калибровки возможна ситуация, когда контроллер «думает», что стрела уже закрыта, а на самом деле она находится в промежуточном положении. Это чревато поломкой привода и самой стрелы.
Регулировка усилий и настройка безопасности
Современные внутривальные приводы оснащены функцией контроля усилия. Это означает, что электроника отслеживает ток двигателя (или использует тензодатчик) и в случае превышения порога останавливает движение или реверсирует его. Это нужно для безопасности: если между стрелой и опорой застрял пешеход, автомобиль или посторонний предмет, привод должен немедленно остановиться. Занижать порог срабатывания не стоит – будут ложные срабатывания от ветра или от кратковременного скачка напряжения. Завышать тоже опасно – смысл защиты теряется. Золотая середина: установить порог на 30-40% выше тока холостого хода при движении стрелы.
Обязательно настройте время работы привода. Если шлагбаум по какой-то причине не дошел до конечного положения (сломалась стрела, ослабло крепление, образовалось препятствие), таймер отключит двигатель через заданный интервал – обычно 15-30 секунд, дольше для очень медленных моделей. Без этой настройки в случае заклинивания привод будет пытаться двигаться, пока не сгорит обмотка редуктора или не выйдет из строя блок управления.
Еще один элемент безопасности – аварийное ручное открытие. Внутривальные приводы комплектуются либо специальным ключом-звездочкой, либо размыкателем редуктора. При обесточивании шлагбаума вы должны иметь возможность открыть стрелу вручную, приложив разумное усилие. Проверьте это до финальной затяжки всех болтов: часто крепеж аварийного механизма затянут на заводе слишком сильно, и при попытке ручного открывания можно сломать пластиковую рукоятку. Профилактически смазывайте механизм аварийного расцепления раз в год.
Для мест с высокими требованиями по безопасности (школы, детские сады, оживленные переходы) настоятельно рекомендуется установка внешней защитной пены или фотоэлементов, дублирующих функцию контроля препятствия. Внутривальный привод может не «почувствовать» легкое касание мягкого бампера автомобиля или сумки пешехода, а вот луч фотоэлемента сработает гарантированно.
Эксплуатация, регламент и продление ресурса
Правильный уход за внутривальным приводом значительно продлевает срок его службы. Основной враг – пыль и влага, проникающие через сальники на выходном валу. Даже самый герметичный привод со временем теряет защиту из-за износа уплотнений. Раз в полгода осматривайте нижнюю часть опорной трубы – если там скапливается вода или грязь, значит, дренажные отверстия (которые обязательно должны быть просверлены в опоре) забиты. Просверлите их заново или прочистите, иначе влага поднимется по валу и попадет внутрь редуктора.
Раз в год, а при интенсивной работе (более 500 циклов в день) – раз в квартал, необходимо доливать или заменять смазку в редукторе. Используйте только рекомендованную производителем консистентную смазку или масло. Ни в коем случае не заливайте литол или солидол в червячный редуктор, рассчитанный на полусинтетику – это изменит коэффициент трения и редуктор начнет перегреваться. Перед добавлением новой смазки удалите старую, загрязненную продуктами износа, используя чистую ветошь и разрешенный растворитель.
Электрическая часть тоже требует внимания. Раз в два месяца проверяйте затяжку клемм в блоке управления. Вибрация от проезжающих машин постепенно ослабляет винтовые соединения, что ведет к искрению, подгоранию контактов и падению напряжения на двигателе. Проходите все соединения крестовой отверткой с контролируемым усилием, не перетягивая. Если замечаете, что контакты в клеммнике почернели или оплавились – замените клеммник целиком или переобжимайте наконечники кабелей.
Не забывайте про стрелу. Она является неотъемлемой частью всей системы и сильно влияет на нагрузку привода. Осматривайте стрелу на предмет вмятин, перекосов и отслоения светоотражающей пленки. Даже небольшое нарушение аэродинамики (например, погнутый концевой флажок) создает дополнительный момент сопротивления при ветре, заставляя привод работать с перегрузкой. Балансируйте стрелу с помощью противовеса, предусмотренного конструкцией – это снижает пусковой ток и экономит ресурс редуктора.
Типичные ошибки, сводящие ресурс привода к нулю
Многие проблемы с внутривальными приводами возникают из-за повторяющихся ошибок монтажа и выбора. Вот самые частые из них, которые мы наблюдаем в практике.
- Первая ошибка – установка привода в трубу меньшего диаметра, чем предусмотрено производителем. Люди рассуждают: «Подумаешь, 5 мм разницы, я его распирами или проставками зафиксирую». В итоге нарушается тепловой режим: отсутствие воздушного зазора между корпусом привода и стенками опоры ухудшает охлаждение. Мотор перегревается даже при штатной нагрузке, и защитный термовыключатель срабатывает все чаще, пока окончательно не заблокирует работу.
- Вторая распространенная ситуация – экономия на качестве питания. Установка шлагбаума на ту же линию, что и сварочный аппарат или мощный компрессор, без дополнительного фильтра. Импульсные помехи и просадки напряжения сбивают с толку энкодер, привод начинает «забывать» крайние положения, стрела останавливается где попало или начинает хаотично дергаться. Решение – отдельная питающая линия (медный кабель 3х2.5 мм²) и сетевой фильтр на входе блока управления.
- Третья и, пожалуй, самая опасная ошибка – игнорирование фотоэлементов при монтаже в местах с детьми и животными. Владелец считает, что раз внутривальный привод оборудован системой контроля усилия, то он безопасен. Но, как уже говорилось, порог срабатывания может быть выше, чем сила сжатия, например, пальца ребенка, застрявшего между стрелой и стойкой. Наличие дополнительных лучевых защитных систем – это не прихоть, а требование техники безопасности.
Заключение: как принять итоговое решение
Выбор внутривального привода для шлагбаума – это всегда поиск компромисса между мощностью, надежностью, функциональностью и ценой. Но если выделить главные критерии, которые нельзя игнорировать, список получится довольно коротким. Во-первых, соответствие максимального момента на валу и длины стрелы с учетом ветровой нагрузки в вашем регионе. Во-вторых, наличие встроенного термоконтроля и, при необходимости, предпускового подогрева. В-третьих, возможность интеграции с внешними датчиками безопасности и системой контроля доступа. В-четвертых, репутация производителя и доступность сервисного обслуживания: поставщик должен иметь на складе ремкомплекты (сальники, подшипники, платы управления).
Внутривальный привод – это изделие, которое должно работать годами в пыли, грязи, жаре и морозе. И качество сборки, качество электроники и качество смазки здесь напрямую определяют, сколько лет вы будете помнить о его существовании только при нажатии на кнопку пульта. Если же вы установите сбалансированный, правильно подобранный привод в хорошую опору, грамотно настроите его и будете соблюдать простые правила ухода, он станет незаметным, но надежным стражем вашего въезда, радуя безотказной работой в любую погоду.
